Modul’Cabling

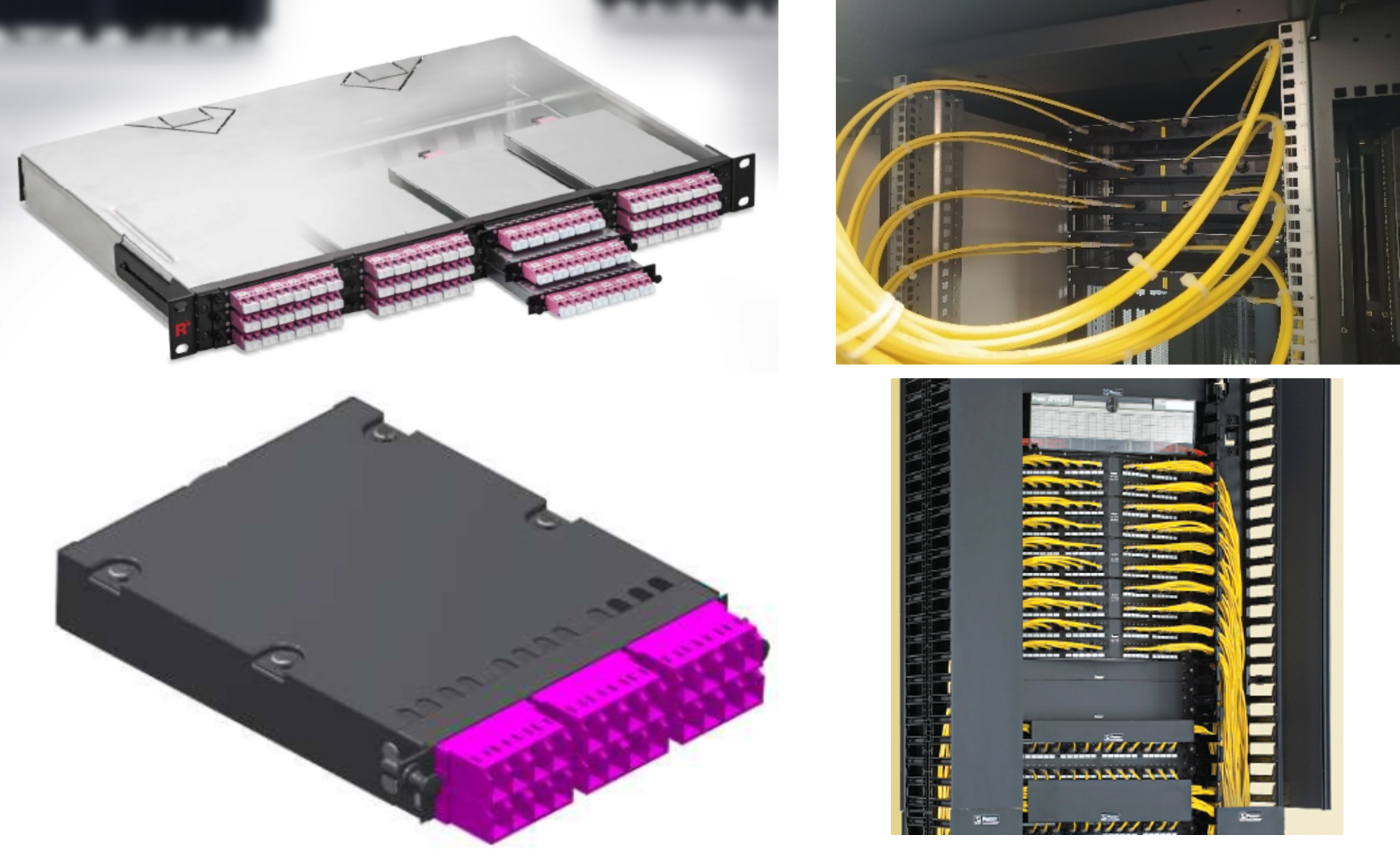

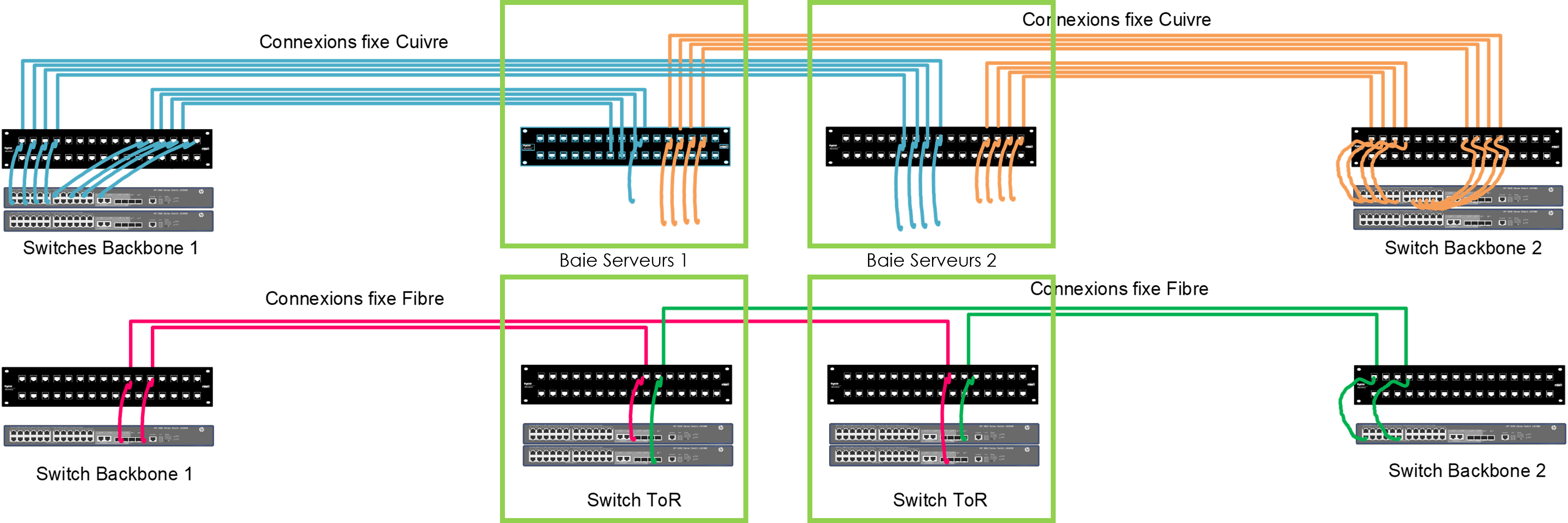

Au sein des Datacenters, pour les architectures Top Of Rack, nous proposons des solutions basées sur les technologies MPO/MTP en monomode ou en multimode, composées de tiroirs modulaires à chaque extrémité, recevant des cassettes disposant d’un côté d’un ou deux connecteurs MPO/MTP et en face avant de 12 ou 24 connecteurs généralement LC, le tout relié par un câble trunk 12 ou 24 fibres équipé à chaque extrémité de connecteurs MPO/MTP.

Cette solution permet à la fois des performances évolutives jusqu’à 800Mbps, de rajouter très simplement de la capacité et de faire évoluer les technologies en changeant les cassettes. Le connecteur MPO/MTP étant le connecteur officiellement choisi pour les débits supérieurs à 40Gbps, il sera par exemple possible de changer une cassette MTP / 24 LC par une cassette MTP / MTP.

Pour les interconnexions extérieures, nos équipes hautement expérimentées sont équipées des meilleurs outils de réalisation et de test : Soudeuses coeur à coeur, réflectomètres optiques quad, photomètre certificateur optique, microscope… Nous serons en mesure d’interconnecter les différents répartiteurs au(x) Datacenter(s) situés sur le site en vous garantissant les performances et la traçabilité avec un dossier technique complet.

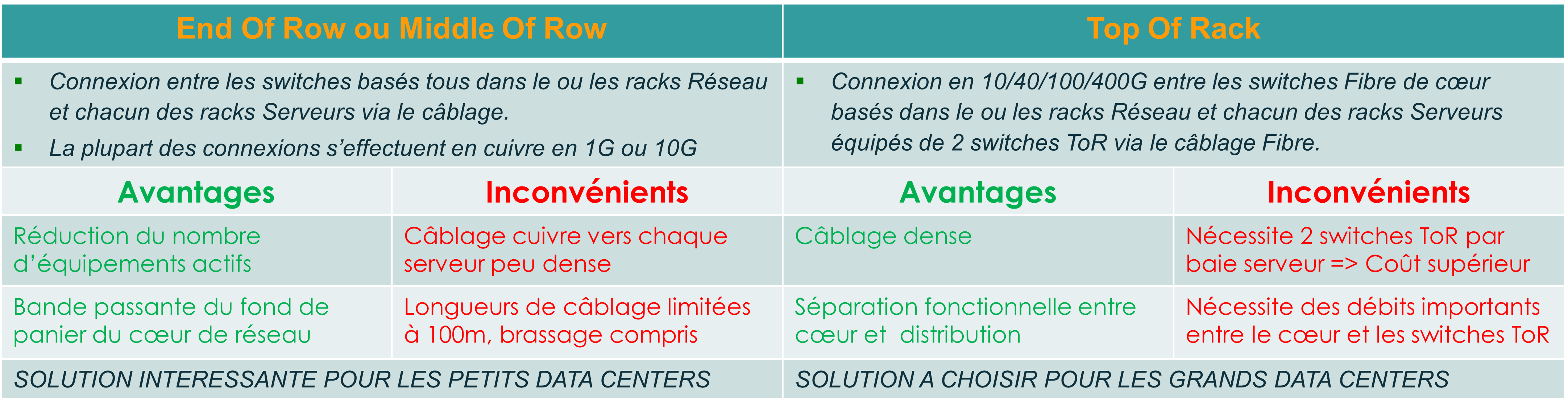

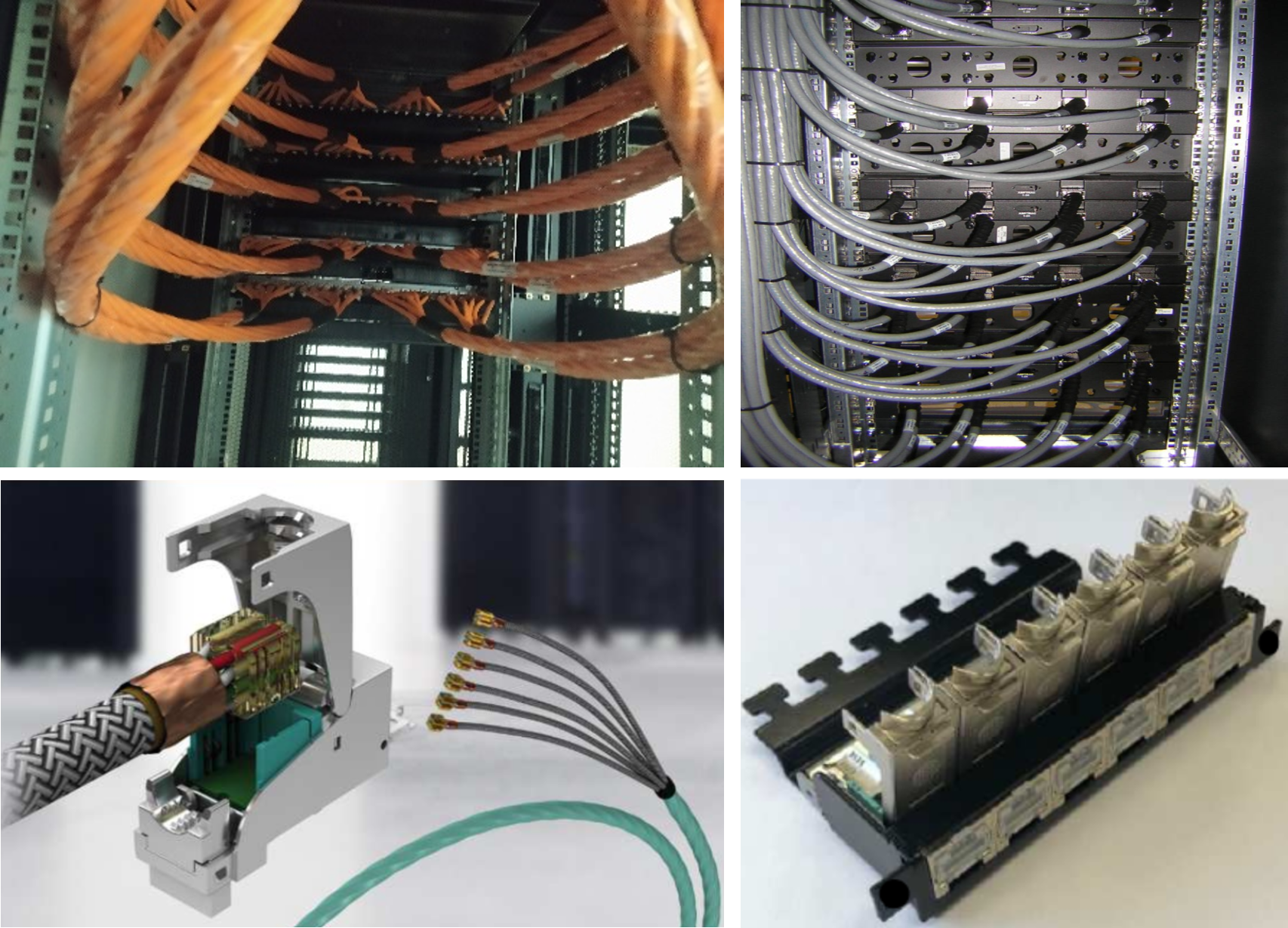

Contrairement à une idée reçue, le câblage Cuivre avec des connecteurs RJ45 reste une solution parfaitement adaptée pour les petits Datacenters avec une architecture End Of Row, Middle Of Row ou Side of Rack avec nos Modul’Racks. Le câblage Cuivre est aussi utile en complément du câblage fibre optique pour connecter des équipements comme les PDU, les équipements de contrôle d’environnement ou de sécurité.

Comme pour le câblage Fibre Optique, nous pré-connectorisons vos Datacenters pour que le brassage ne s’effectue qu’au sein d’une même baie.

Modul’U et le concept associé Side Of Rack ont été développés il y a 20 ans pour permettre aux informaticiens d’exploiter plus facilement leur Datacenter tout en le conservant parfaitement brassé.

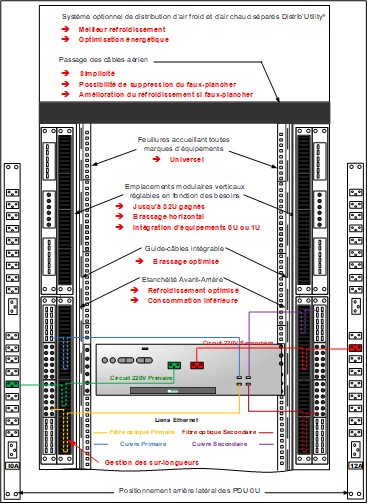

Le principe de l’architecture Side Of Rack est de disposer des ressources Fibre Optique ou Cuivre face aux ports des différents équipements IT (serveurs, switches, firewalls…) et de gérer les sur-longueurs via les passe-câbles à brosses situés de part et d’autre des équipements.

L’autre avantage de cette architecture basée sur nos Modul’Racks est de gagner jusqu’à 32U pour un racks de largeur 800mm x 47U.

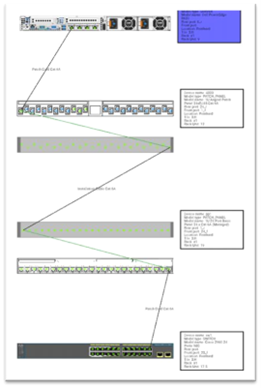

Le câblage est trop souvent le parent pauvre de l’infrastructure IT et très peu de DSI ont une bonne vision du schéma physique, des brassages et des évolutions de leur câblage. Mais des solutions existent et Modul’Data Center propose un système innovant de gestion de câblage manageable conforme ISO/IEC 18598 (AIM) qui intègre :

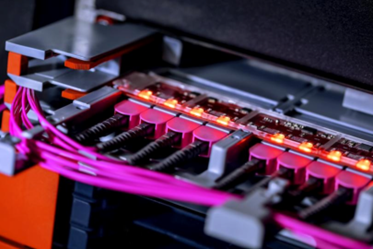

• Reconnaissance automatique des connexions Fibre Optique et Cuivre avec possibilité de mixer des ports supervisés et des ports non supervisés grâce à la possibilité de rendre intelligents des panneaux de brassage standard.
• Changements pilotés via les bons de travaux et accompagnement aux panneaux de brassage.
• Alertes sur les changements non sollicités avec localisation exacte du défaut pour une restauration immédiate.
• Gestion de l’infrastructure et des assets.
• Rapports et KPI.
• Logiciel intégré ou intégration dans un DCIM.
